9．4油位計的使用與保養

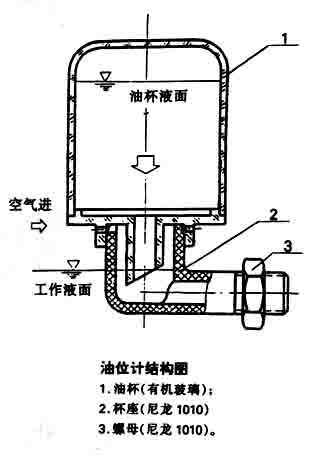

油泵的軸承托架上,都采用了油位計裝置,在正常供油的情況下,能始終保持油位面的恒定不變。油位計的結構見示意圖。
這種油位計是依據在大氣壓強作用下產生等壓面原理工作的。
當工作液面下降時,油杯的出油坡口便暴露在大氣中，空氣通過油杯止口處四個小孔及杯座上一小槽進入油杯內腔，油在油柱靜壓力作用下流出油杯,油杯液面下降。
油杯中流出的油使得工作液面回升到標定的位置，這時也正好淹沒了出油坡口,空氣進不去，油杯內腔為負壓,抵消了油位柱的靜壓力，油不再流出。如此反復循環,直至油杯中的油用完為止。
油位計結構簡單,安全可靠，使用和保養方便,油杯1可以向上撥出,待油杯中灌游油后，以利索的動作，將油杯插回杯座即可。另外,保養時還需注意以下幾點：
(1)油杯上面,4個ф2小孔及杯座上的小槽不允許有堵塞現象，否則,油位計將失效。
(2)油杯外表面要保持清潔．以保證能清晰地顯示油杯液面。
(3)防止碰撞。
|
 |
