泵拆卸后重新裝配時建議：
用夾具夾住泵蓋(161)，并用二硫化鉬涂刷填料腔。
裝第一根填料，填料的接頭位置應位于水平方向。抓住填料，插入軸套，沿軸套倒角面推向泵端．并將軸套以泵的旋轉方向。旋轉推入。然后再將軸套以泵的旋轉方向旋轉拉出。
接著裝第二根填料．使其接頭位置與第一根錯開90°，再按上述方法插入軸套，并重復以上所述逐次裝入其余填料。當裝入最后一根填料之后，在所有填料的內表面涂以二硫化鉬潤滑劑．最后仍按泵的旋轉方向裝入軸套。裝分半填料環(454.01)要使其與填料壓蓋之間接合面處于正確的位置。壓入填料壓蓋(452.01)，用手?jǐn)Q琴二個六角螺母(920.02)，然后將整個填料箱及軸套裝入泵內。
|
 |
| 由于裝入填料箱的填料是從整圈填料上切割下來，當填料繞到軸套上時，填料的西匾是處于壓縮狀態，這樣葛會比外圈更寬，所以當繞到軸套上去時，每一圈長度尺寸在接頭處至少留下2～3mm間隙。
|
注意：
當泵在運轉時．填料箱只能有輕微滴漏。接到泵上的任何密封液及冷卻液必須隨時檢查和保證暢通。
當?shù)温┻^多時．應按上述操作方法壓緊填料．直到不能再緊時．則應更換新的填料。

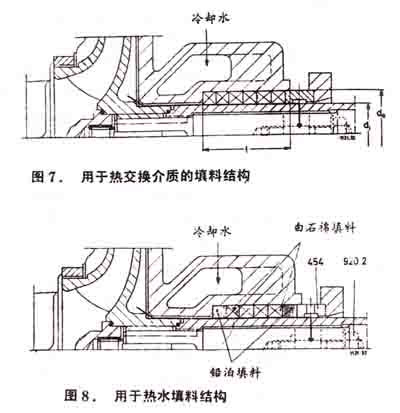

填料腔尺寸／填料圈數：
|
托 架 |
填 料 腔 尺 寸 mm |
填抖截面尺寸 |
填料圈數 |
||
|
d |
da |
I |
mm |
||
|
P02as |
3s |
51 |
53 |
8×8 |
|
|
P03s P03as |
45 |
65 |
64 |
|
|
|
P04s P04as |
55 |
75 |
64 |
10×10 |
6 |
|
P05s |
70 |
9S |
79 |
|
|
|
P06s |
80 |
105 |
79 |
12.5×12.5 |
|
|
P08s |
100 |
132 |
102 |
16×16 |
|
