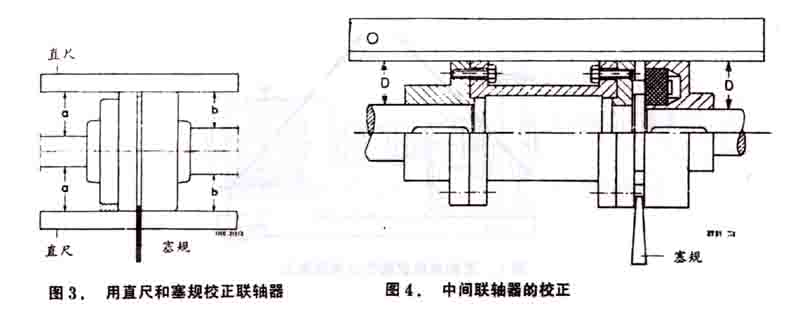

如圖3所示，用直尺沿軸心線方向置與二個聯軸器上，當測得各自到外圓的距離相等時，則可以認為泵與電動機之間已經校正好了。同時二聯軸器間間隙在端面各點處均應保持相等，測量間隙的工具可以是塞規．楔形規或千分尺。
對配用機械密封的泵．二聯軸器間的軸向和徑向偏差不可超過0.04mm。配用填料密封結構的泵不可超過0.1mm。(見圖3.4)
|
管路連接
絕對不允許把泵本身作為管路的支承點。當進口為吸入管路時，該管路應朝泵方向向上傾斜布置。當進口為倒灌管路時，則管路應朝泵方向向下傾斜布置�？拷酶浇墓苈窇�(yīng)具有可靠的固定。泵與管路聯接處不傳遞任何應力與變形．也不應使泵承受管路的重量。管路的公稱尺寸應與泵進出口法蘭公稱尺寸相等。
我們建議根據設備與泵的型號，在管路系統內聯合裝入單向閥，止回閥，截止閥。
在高溫場合，必須用適當?shù)姆椒▉硌a償管路的熱膨脹，使泵上不增加任何附加載荷。
附件連接：
對所選泵附件的大小及具體位置(例如：冷卻、加熱、密封液、沖洗液等)在安裝圖和管路圖上均有表示。
真空平衡管路：
如果泵從真空蓉器內抽吸液體．我們建議在泵進口處安裝一根真空平衡管路。這根管路的公稱尺寸至少是25mm。管路返回真空容器的位置必須高于容器內最高允許液位。
泵啟動前，泵內氣體從泵出口處的附加管路排出。連接管路上的真空截止閥E．應在排氣
|
